Визуализация

Набор универсальных блоков, работающих с визуализацией Varwin объектов. Настроить визуализацию объекта можно как в режиме редактирования 3D сцены, так и в редакторе логики Blockly

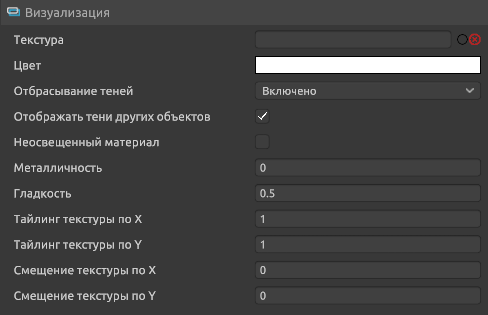

Инспектор

• Текстура - ресурс изображения, который при необходимости можно наложить поверх основного изображения
• Цвет - изменение цветового тона изображения

• Отбрасывание теней - параметр, устанавливающий объекту возможность отбрасывать тень, если на сцене присутствует источник света. Есть 4 вида настраиваемой тени:

  • Отключено - выключает отбрасывание тени объектом

  • Включено - включает отбрасывание тени объектом в стандартном понимании эффекта, то есть отбрасывается в сторону от источника света

  • Двусторонние - означает что односторонние объекты, такие как плоскость или четырехугольник, могут отбрасывать тени, даже если источник света находится за объектом

  • Только тени - параметр, выключающий отрисовку самого изображения и оставляющий только отбрасываемые тени

• Отображать тени других объектов - отображение отбрасываемых теней от других объектов на объекте «Изображение»
• Неосвещенный материал - включение параметра исключает изображение из освещения
• Металличность - создает на поверхности объекта подобие металлического блеска. Значения параметра устанавливаются от 0 до 2
• Гладкость - делает поверхность объекта более отражаемой. Значения параметра устанавливаются от 0 до 1

• Тайлинг текстуры - увеличение количества повторения изображения, в переделах объектах

  • по X - по горизонтальной оси X

  • по Y - по вертикальной оси Y

• Смещение текстуры - смещает текстуру, перенося смещенный фрагмент в начало текстуры

  • по X - по горизонтальной оси X

  • по Y - по вертикальной оси Y

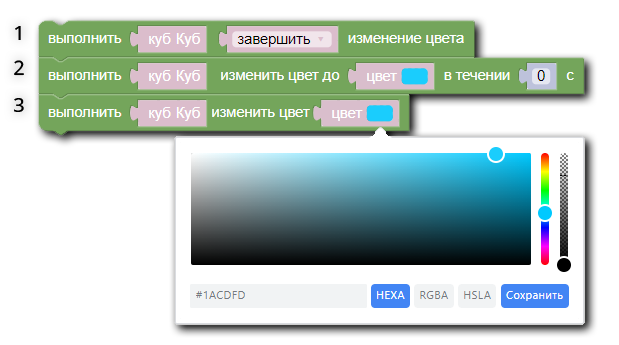

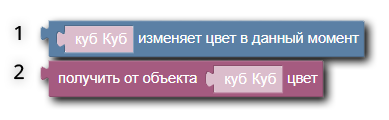

Blockly
